先锋镀层测厚仪

品牌 先锋
型号 XRF-2000
产品详情
详细介绍

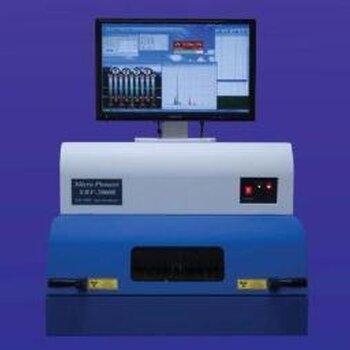

XRF-2000型电镀层厚度测量仪

规格型号:

型号

XRF-2000 Series Type PCB

主机箱大小

610W x 670D x 490H

可测量样品大小

Infinity x 30H

XYZ三轴移动范围

200W x 150D x 30H

最大负重

3kg

应用

开放式设计,特大PCB适用


产品规格:


Microsoft Windows

XRF-2000使用Microsoft Windows中,允许多个任务同时进行。在操作过程中也能够审查测量,进行频谱分析,并统计处理所有同时自动测量数据发送到Microsoft Excel或其它质量控制程序。


多种测量功能

XRF-2000快速和非破坏性地测量单层,多层,和合金的组合物。在电镀液和合金的定性分析材料的金属含量也很快确定。


“点测”自动定位零件

只要将光标移动到视频图像的任何区域,点击鼠标,和舞台动作直接与X射线束下的一部分。速度快,可控部件定位在几秒钟内完成的轻松。


自定义统计报表

即时预览任何的五个自定义报表格式的数据。

测量数据,包括统计数据,X-Bar&R的图表和被测量的样品,即使是图片,可以打印各种布局。外的容限测量以红色突出显示。


激光对焦功能

精密激光聚焦于部分提供最一致的测量精度可能,并消除操作错误。


样品台向前易于工件装载

打开箱门自动向前带来的样品台易于工件装卸。精确的样品放置也得益于定位激光。


多室机型

三个腔室可包括H,L,和PCB的机型。可选功能,如可编程的阶段,过滤器和多个准直器允许各种尺寸和形状为您的特殊要求的零件的测量。



X射线光束视频显示

XRF-2000的X射线束图像显示的实际尺寸确保小零件的精确定位。


独有的“无快门”设计延长灯管寿命

不像其他的X射线系统,X射线荧光光谱2000产生X射线,而只有进行测量。由于X射线管完全测量之间关断时,没有必要为一个机械快门。减X射线管的使用等于冷却器的运行温度和较长的管寿命。


室温度调节

另一首在X射线的设计是独有的冷却控制,以维持关键系统的电子温度一致。 测量的稳定性是通过在温度变化的降低进一步增强。


2-D和3-D镀层厚度绘图

镀层厚度的地形测绘是很容易做到。所得到的图形被显示在颜色或可以打印用于进一步分析。表演节目包括自动随机和固定距离的测量。


自动X射线光束对准

光束位置特征对准的X-射线束的摄像机图像。这可以防止测量误差,不必要的服务调用,或由于没有对准而造成的仪器的停机时间。


仪器服务和支持

仪器维修和诊断是由智能化产品的设计和使用可互换组件的简化。


主机箱

输入电压

AC220V±10% 50/60Hz

沟通方法

RS-232C

温度控制

前置放大及机箱温度控制

对焦

激光自动对焦

样品对位

激光对位

安全装置

若测量中箱门打开,X射线会在0.5秒内关闭

表面泄漏

少于 1mSV

多通道分析

通道数量

1024 ch

温度控制

自动前置放大温度控制

脉冲处理

微电脑高速处理器

X射线源

X 射线管

油冷,超微细对焦(选项)

高压

0 – 50 kV (程控)

管电流

0 – 1 mA (程控)

目标杷

W 靶 (可选Mo或Be )

准直器

种类

固定型或自动型 (选项)

固定种类大小

可选 0.1, 0.2, 0.3, 0.4, 1 x 0.4mm

其他大小 (选项)

自动种类大小

0.1, 0.2, 0.3, 0.4, 0.05 x 0.4mm

计算机系统

计算机

IBM 兼容

显示器

十七吋彩色显示器

打印机

喷墨彩色打印机

校正

应用

单镀层, 双镀层, 合金镀层, 电镀液

修正功能

密度修正, 标准样品再校正

2D﹑3D﹑随机位置测量

2D

均距表面测量

3D

表面排列处理测量

随机位置

任意设定测量点

检测系统

检测器

正比计数器

检测滤片

Co或Ni (选项)

X-Y-Z 三轴样片台

操作模式

高速精密马达﹐可控制加减速

位置控制

鼠标定位

样品台视窗控制

防呆摄录机监控

2D﹑3D﹑随机定位

程控定位

箱门开关感应Y轴传输

摄像系统

摄像器

彩色数字 CCD 摄像头

显示模式

显示器覆盖模式

刻度线

软件产生

光束显示

软件显示真实大小

照明灯

光暗控制

自动修正功能

光束及十字线自动修正

统计功能

处理项目

最大/最小值, 位移, 平均值, 标准差, Bar 图表 R 图表及方型图等

报表

五种模式可选

处理能力

最多90项

标志功能

可插入公司标志

预览

打印前预览﹐可节省纸张

定性分析

显示模式

原素频谱显示

方法

ROI 距离定性分析

原素显示

标签图案显示

指标显示

显示原素及测量数值

ROI显示

显示ROI彩色图

放大功能

局部倍大

平均功能

柔和显示频谱

视窗大小

无级别式视窗大小
